1、隨著我國經濟高速發展與科技快速進步，人民生活水平不斷提高，電器電子設備和機動車保有量不斷增長，而壓縮氣體是電子行業工廠大規模生產和制造過程中的關鍵原材料，廣泛應用于刻蝕、摻雜、氣相沉積、擴散等工藝。
2、在節能減排的號召下，越來越多的壓縮空氣后處理廠家投入到壓縮空氣的節能設備研發中。隨著半導體生產工藝的不斷提升，對氣體的要求也越來越高。在當下國內半導體產業迅猛發展之際，壓縮氣體已經成為不可避免的卡脖子環節。
1、 PCB 板清潔 — 在生產之后，使用壓縮空氣來吹掃板以進行清潔拾取和放置設備 — 使用壓縮空氣為氣動設備提供動能，以運輸組件
2、空氣壓縮機直接排出的空氣中含有很多雜質，其中主要由水、油及顆粒雜質所構成，如果不對其進行處理而直接使用，空氣中的雜質會對系統中的元件造成很大的危害，使設備的維護成本上升，使用壽命縮短，嚴重時污染產品造成產品的報廢
3、制造電子元件需要使用大量的壓縮空氣，例如通過氣動方式傳輸元件或控制感應閥。其使用的壓縮空氣必須無油且沒有質量問題。壓縮空氣受到油污染，可能導致大量的維護成本，嚴重的話，可能造成完全停產
4、儀表用氣：露點溫度-40℃，8-10bar
大氣量節能機型：優先采取零氣耗鼓風熱吸干機和零氣耗壓縮熱吸干機，這類零氣耗節能機型對于大型電子制造業非常友好，每年能在能源損耗上面節約能源成本。節能機型多種選擇：零氣耗鼓風熱吸干機，零氣耗壓縮熱吸干機。
物聯網技術：升級改造，全系列零氣耗設備都配置可遠程操控等物聯網，做到真正的統一管理，統一監控，統一操控的目的，減少人力輸出，更具有科學性，專業性
設備穩定，高效輸出：后處理方案采用-40°C壓力露點設計，外接露點儀，供氣壓力8-12bar，機體內部采用獨立分流設計
特殊保護設計：具有出口溫度保護功能，系統檢測到某個塔體溫度過高，壓縮空氣將無法通過該塔體。加熱超溫故障異常停機，系統將維持閥門動。溫度傳感器配合機械式溫度開關雙重保護，壓力傳感器配合機械式壓力開關雙重保護，機組具有記憶功能，停機后能記憶停機前狀態
太倉市同維電子有限公司，一期工程將于2010年5月份竣工投產，建筑面積6萬平米。太倉市同維電子有限公司專業從事網絡寬帶通信設備，無線通信設備，網絡設備，機頂盒，計算機板卡，計算機軟硬件等產品的研發、生產、加工、銷售。目前主要生產銷售產品為DSL產品、光通產品、無線產品等，其中：GPON光產品、3G無線產品是目前公司重點研發、生產產品。太倉市同維電子有限公司授權在國內使用的“T&W”（同維）商標在業界享有盛譽
客戶具備較高行業標準空壓站，現場為1臺阿特拉斯螺桿空壓機，空壓機工作壓力為0.6-1Mpa，單臺產氣量55m3/min，同時配套1臺同品牌冷凍式干燥機+1臺微熱吸附式干燥機。
要求以低能耗后處理設備替換原有干燥設備，并明確了干燥凈化后的壓縮空氣露點、油分含量等詳細參數。

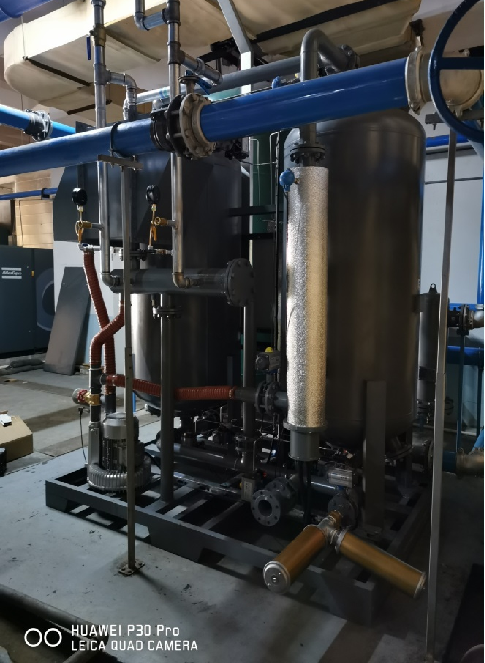

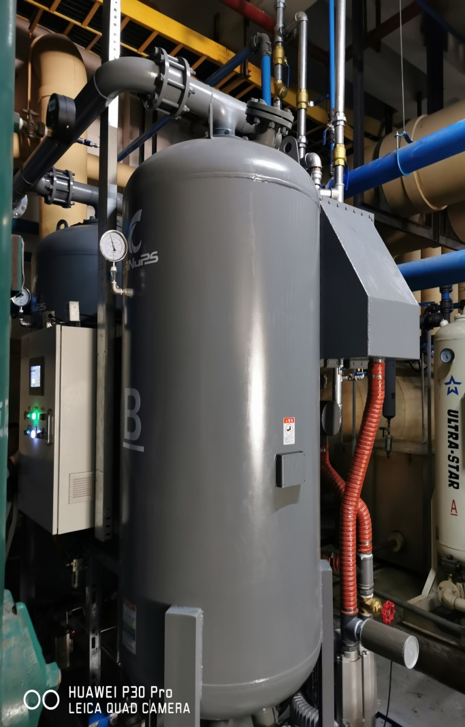

了解現場情況并結合客戶當?shù)貧夂颦h(huán)境等因素，我司為客戶推薦一臺55立方無動力干燥機（總功率：0.5kw），一臺55立方低露點零氣耗鼓風熱節能機型替換原有1臺冷凍式干燥機+1臺傳統微熱吸干機，滿足客戶要求的同時，為后期設備維護檢修提供便利。
方案特點：零氣耗機型替換氣耗為10%的傳統微熱吸干機大幅度降低了產品能耗，節約設備運行成本。
年費用成本計算如下：
|
計算條件：用氣量55m3/min，數量：4臺；一年8000h，單塔周期4h；電價按1.0元/度計，水費用按0.2元/噸（僅考慮循環冷卻水設備投資及運行費用）。分別以冷凍式干燥機、微氣耗鼓風加熱再生、微氣耗壓縮熱再生、零氣耗壓縮熱再生干燥機作一次詳細的運行費用比較。 |
|||||
|
序 |
干燥設備 |
各干燥機能耗計算明細 |
年運行費用（萬元） |
投入費用（萬元） |
設備回收期（月） |
|
改造前 |
冷凍式干燥機 |
制冷壓縮機功率：7.6 KW，冷卻水消耗量：7.3t/h 耗電：7.6KW×24 h×365 天×1.0元＝66575元/年 耗水：7.3t/h×24h×365天×0.2元t=12789.6元/年 |
7.93 |
/ |
|
|
|
|||||
|
微熱吸附式干燥機 |
吸附周期4h，再生氣量10%，每消耗1m3壓縮空氣耗電：6kw，加熱功率：19kw，加載率：30% 耗氣：45m3/minx10%x6kwx8000hx1.0元=378000元/年 耗電：19kwx30%x800hx1.0元=45600元 |
42.36 |
/ |
|
|
|
改造后 |
無動力干燥機 |
冷卻水消耗量：7.3t/h 耗水：7.3t/h×24h×365天×0.2元/t=12789.6元/年 |
1.27 |
4.5 |
11 |
|
零氣耗鼓風 吸附式干燥機 |
吸附周期4h，再生氣量0%，加熱時間1.5 h，加熱功率29KW，加載率：75%，吹冷時間2.0 h，鼓風機功率7.5 KW開機時間3.5h。耗水量：8t/h 耗電：（29kwx1.5hx75%+7.5kwx3.5h）/4hx8000h=117750元/年 耗水：8t/h×24h×365天×0.2元t=14016元/年 |
13.17 |
27 |
11 |
|
多點溫度測試，并參與控制、保護，其中包括（加熱溫度、加熱尾氣溫度、吹冷尾氣溫度、鼓風機出口溫度、壓縮空氣出口溫度等）；
多點壓力測試，并參與控制、保護，其中包括（A塔壓力、B塔壓力、鼓風機出口壓力）；
機組具有露點節能模式，進一步降低能耗；

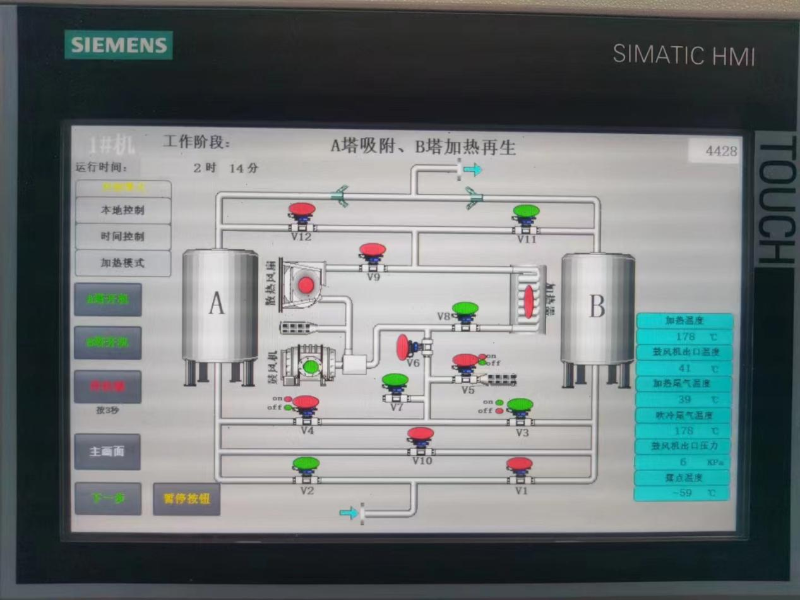

全部機型統一采用物聯網信息技術，達到科學化管理目的
就地/遠程選擇功能；時間/露點選擇功能；
多點溫度、壓力檢測保護；
