電力作為我國的主要能源，是我國國民經濟發展的必要條件，不管采用何種方式，都必須采用壓縮空氣系統作為動力。根據不同的發電企業類型和場所，選用不同的空氣系統。不同的發電方式是指電力工業中的主要發電設備，水力設備，以及核電設備(在此不包含風力發電、太陽能發電等)。所謂不同場所是指在同一個電廠中，不同的地方，例如儀表用氣、除灰用氣、雜項用氣等。

1、核電壓縮空氣系統簡述

  (1)基本職能。

  (2)安全特性。

      SAP系統沒有提供安全特性[1]。當SAP系統的主要空氣壓縮機出現故障時，核島電力設備中的緊急空氣壓縮機將代替工作，并為設備提供必需的壓縮空氣。

1.2 設備說明及布置

       按氣流流向將壓縮空氣的產生系統分成:一是四臺相同且平行設置的大型空氣壓縮機。從各個主空氣壓縮機排出的壓縮氣體經過一個緩沖器，然后被送到各個空氣干燥器(例如:無熱再生干燥器，除塵器，細過濾器)。四臺烘箱中的加壓氣體經過10立方的管道緩沖槽，再由 GB儲罐輸送到核島和常規島。另外，ZC公司還擁有制冷泵，冷卻塔等設備。首先，兩個主要的壓縮機可以實現對 SAR和 Sat的全面需求。其次，四臺主壓氣機在核反應堆安全閥的壓力測試中達到了測試流量的需要。主要空氣壓縮機采用水冷、無油的螺旋式空氣壓縮機，在起動之前無需預潤滑。主空氣壓縮機采用雙管型吸熱再生空氣干燥裝置。壓縮空氣在干燥后的壓力露點溫度不超過-15℃。

1.2.2 常規島設備

1.2.3 布置

2、壓縮空氣系統在核電行業的應用

2.1 空氣壓縮機在核電的應用

      在正常情況下，每個空氣壓縮機的排氣壓力為0.8-1.0MPa (克)，而主電機的功率是6.6 K V/3 PH/50 Hz或10 K V/3 PH/50Hz。在兩座核電機組中，每兩座核電機組都要安裝四臺無油螺桿式空氣壓縮機，其總氣總量在70-80立方米/分鐘，而核島主電機的總功率在500-600 kW之間。在常規工況下，各空氣壓縮機的排氣壓力為0.8~1.0MPa (克)，主電機的功率為380 V/3 PH/50 Hz。新型核電廠空氣壓縮機工作狀況的顯示器包括:入口空氣濾清器狀況、入口真空度、廢氣壓力、廢氣溫度、累積運轉、負荷運轉等。其內部的警報信號有:高排放壓、高電機、高軸承油、高報警、感應器、控制器等。通過主機通信接口和硬件接口，把壓縮機的工作參數和總的錯誤信息傳送給主機。

2.2 空氣后處理設備在核電的應用

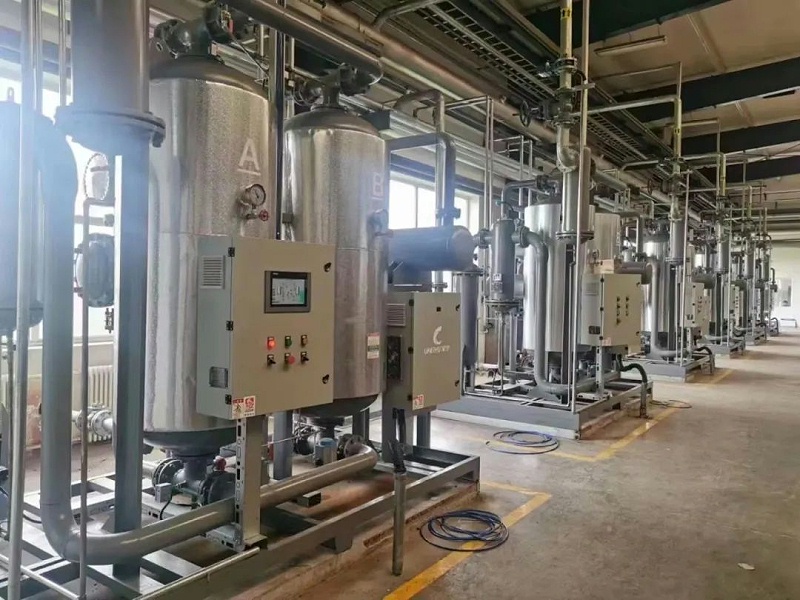

      在正常工作狀態下，除空氣壓縮機外，還要安裝干燥器、過濾器等對壓縮空氣進行干燥、凈化處理，然后將其輸送到核電設備和控制閥中。無論是從主要的空氣壓縮機還是應急空氣壓縮機，經過干燥器和過濾器的處理，最后進入到壓縮氣體的分配裝置，作為最終的應用。儀表用的壓縮空氣在標準工況下，其系統壓強為0.68~1.0MPa，在-20攝氏度或更高的壓露溫度下，粒子的最大值大于0.1μ m，灰塵濃度<0.1 mg/m3，不含油。烘干設備要求使用不經熱或微溫的吸濕特性，利用干燥器吸收被壓縮大氣中的水分。兩座核電站分別裝有4個烘箱，在干燥機運轉時，一臺烘干機用于壓縮空氣的烘干，另一臺用于再生。干燥器的處理氣體應與空氣壓縮機的排氣量相匹配，同時考慮到再燃燒時的氣體消耗[2]。核電干燥器配有一種能有效地調節干燥和回溫的變化，從而減少對循環使用的壓縮氣體的消耗量。

2.3 兩種典型的壓縮空氣系統配置

      在核電工業中，有兩種典型的壓縮空氣結構。一種是常規壓縮空氣系統結構。盡管核電站對設備的要求很高，比如壓力容器、接口法蘭、濾清器等，但并不需要對壓縮空氣設備進行集中控制，而是由核電公司自行設計，并通過主控室對輔助設備進行指令和反饋，空氣壓縮機、干燥器等都是一個獨立的裝置，只需要在規定的輸入輸出干接點上設置通信接口即可。該調整裝置的首次使用時，由于其尺寸較少，因此在后期的安裝和調試中需要大量的時間，不能進行完整的設備管理，導致調試過程很慢。這是一套完備的體系，包括:干燥器、濾清器及管路、濕氣箱、干氣箱、高壓箱、電絕緣閥門、制冷泵、冷卻塔、電子水處理裝置、集中控制裝置。如果需要，還可以為其他的裝置和成套的解決辦法，例如母管的溫度分析儀，母管壓力計。該技術的應用可以實現核電站對壓縮氣體整個系統的需求，具有連續啟動，自動循環切換和遙控控制的裝置，能夠自動地改變冷卻器的報警，通過控制壓縮機壓力，啟動和關閉所有壓縮機。第二種類型的壓縮風裝置的特點是設備選用一致，整體管理，整體的調試效果明顯，集中式系統起著"腦"的作用，通過對各個壓力點進行探測，例如，測量母管壓力或干、濕罐壓力為系統壓力，采用中央整合式的壓力控制邏輯來分配空氣壓縮機的工作指令，當壓力仍然下降至二級最低時，將會根據具體情況進行起動并加載另外一部空氣壓縮機，根據具體情況進行調整，達到節能減排的目的。通過壓縮空氣系統，對系統的所有設備進行全面的監測，根據中央控制系統的順序，對空氣壓縮機、干燥器等進行順序控制，減少設備的工作疲勞壽命，同時對冷卻水量、水溫、母管壓力露點等進行實時監測，以最大限度地減少故障的發生。

2.4 冷卻水泵低水壓問題

3、結語
